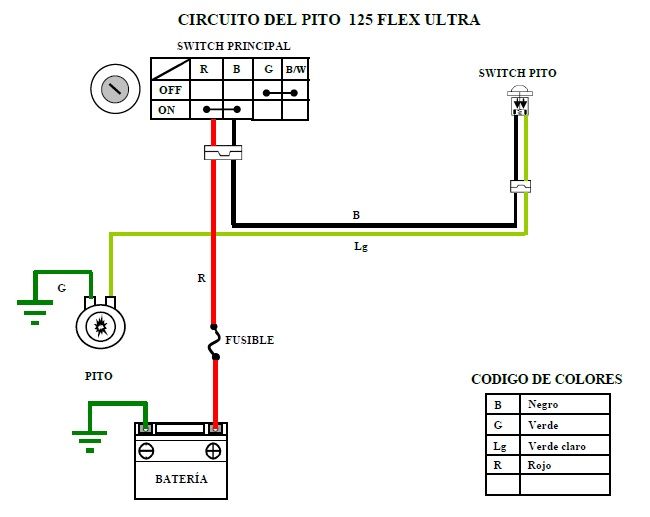

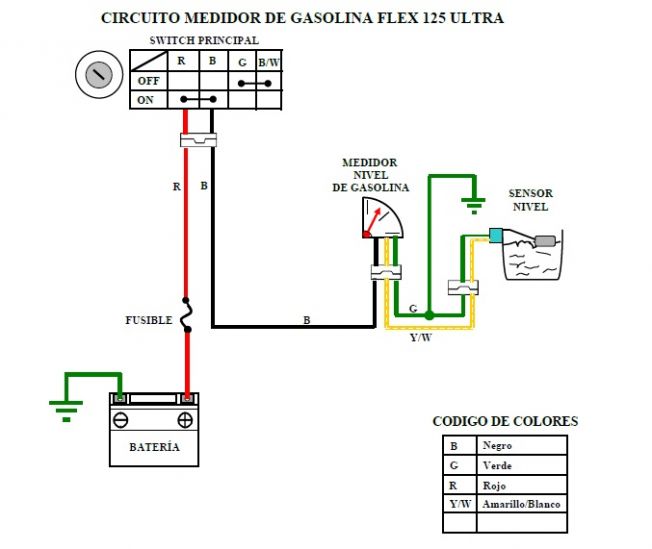

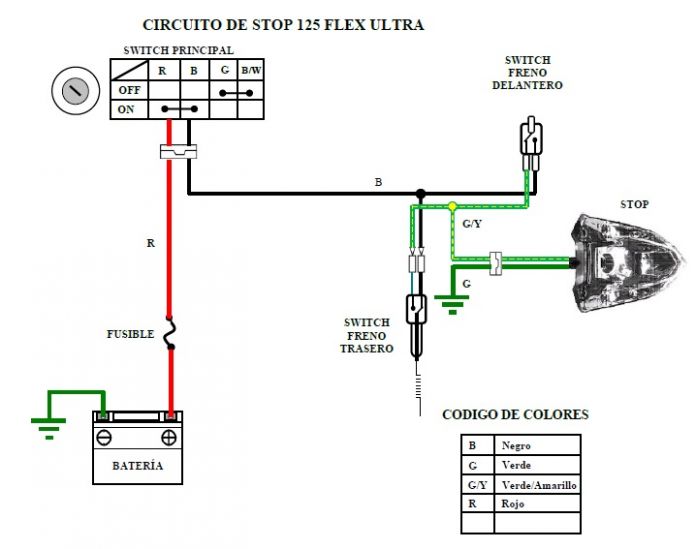

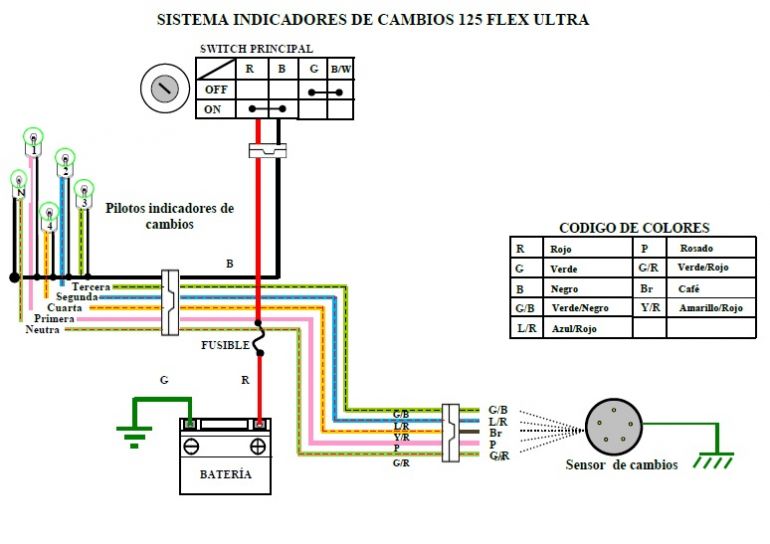

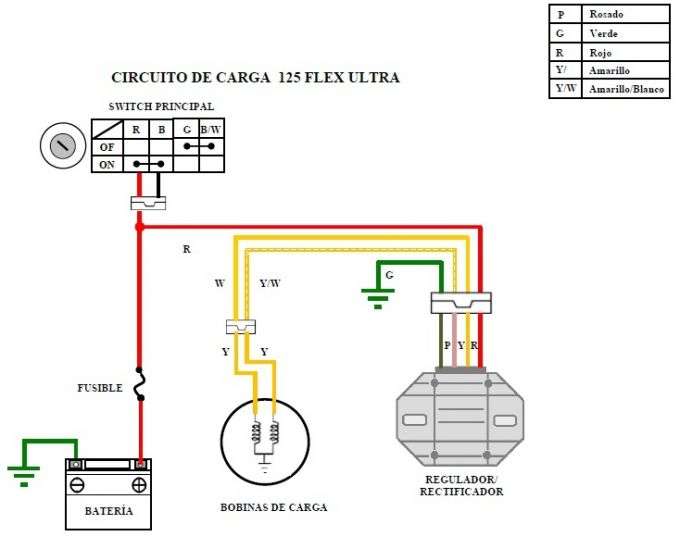

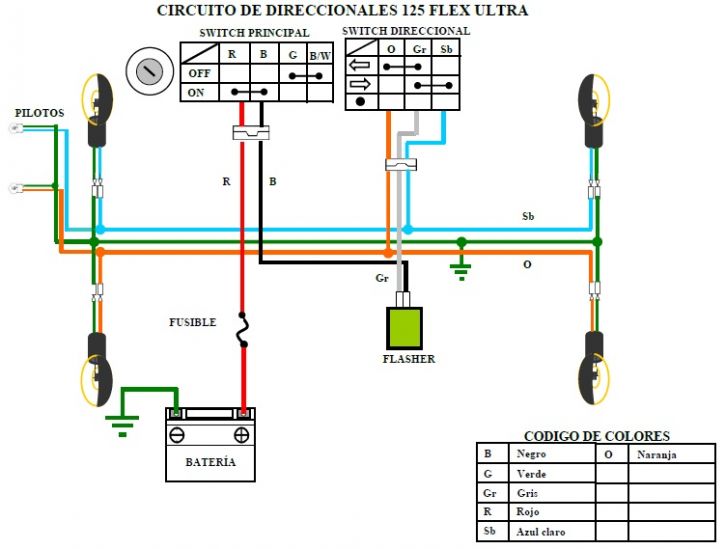

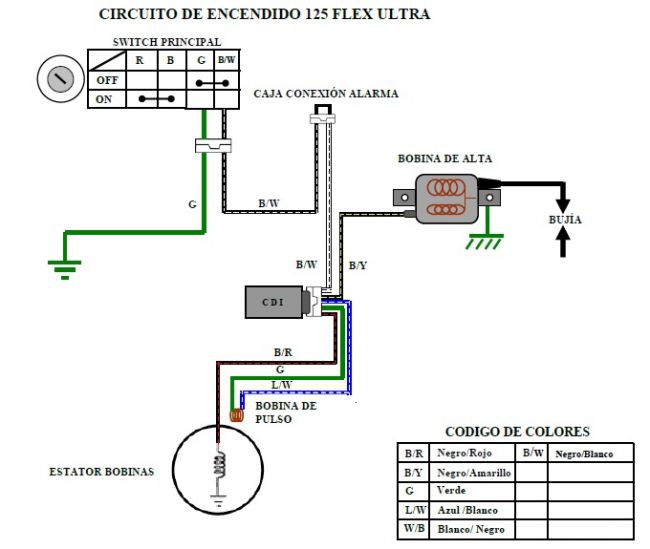

SISTEMA ELECRICO Versión en línea EN ESTA PRESENTACIÓN VEREMOS LOS DIFERENTES SISTEMAS QUE COMPONEN EL SISTEMA ELÉCTRICO Y ELECTRÓNICO DE LA MOTOCICLETA por HUMBERTO RAMIREZ CARDONA 1 SISTEMA ELECRICO DIAGRAMAS ELÉCTRICOS 2 ¿Que es un diagrama o un plano eléctrico? Es el medio por el cual el fabricante nos muestra las relaciones existentes entre los componentes eléctricos de la moto, por medio de líneas y símbolos. Este medio de comunicación es a nivel mundial y obedece a unos estándares que nos ayudan a unificar la interpretación. ¿Para que nos sirven los Diagramas? Para interpretar el comportamiento de los circuitos y hacer trabajos de diagnóstico en menos tiempo debido al enfoque de los componentes que se relacionan entre si. 2 SISTEMA ELECRICO 3 SISTEMA ELECRICO 4 SISTEMA ELECRICO 5 SISTEMA ELECRICO 6 SISTEMA ELECRICO 7 SISTEMA ELECRICO 8 SISTEMA ELECRICO 9 SISTEMA ELECRICO
