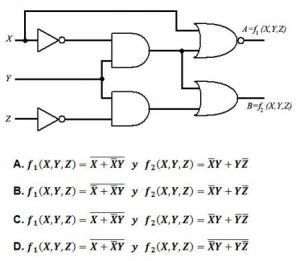

ELECTRÓNICA DIGITALVersión en línea Esta prueba contiene 15 pregunta de selección con única respuesta por Alvaro Enrique Pérez Tirado 1 ¿Qué función lógica cumple la puerta OR? a Producto b Negación c Suma d Negación del producto 2 ¿Qué puerta lógica cumple la función producto? a OR b AND c NOR d NAND 3 La puerta lógica que debemos usar para implementar la función F= (a+ b)´. Aquí la (´ indica negado) a NOR b NAND c EXOR d OR 4 ¿Cuál de las siguientes funciones ejerce una puerta NAND? a Producto de la suma b Negación de la suma c Negación del producto d Suma de la negación 5 ¿Qué numero decimal se corresponde con el binario 110011? a 27 b 51 c 50 d Ninguno de los anteriores 6 ¿Con qué número decimal se corresponde el binario 10010010? a 145 b 146 c 98 d 162 7 ¿Qué número binario se corresponde con el decimal 86? a 1011010 b 1101110 c 1010110 d 1100111 8 ¿A qué número decimal equivale el binario 10000111? a 131 b 130 c 132 d 135 9 ¿A qué número hexadecimal equivale el decimal 1489? a 5F2 b 3D1 c 5D1 d 2F5 10 Queremos diseñar un circuito con dos entradas que nos dé un 1 a la salida sólo cuando las dos entradas están a nivel alto (1), ¿qué puerta debemos usar? a OR b AND c NOR d NAND 11 Queremos diseñar un circuito con dos entradas que nos dé un 1 a la salida sólo cuando las dos entradas están a nivel bajo (0), ¿qué puerta debemos usar? a OR b AND c NOR d NAND 12 Queremos diseñar un circuito con dos entradas que nos dé un 1 a la salida cuando sólo una de las dos entradas están a nivel alto (1), ¿qué puerta debemos usar? a OR b AND c NOR d NAND 13 Las expresiones lógicas que describen las relaciones entre las variables de entrada X, Y y Z y las variables de salida f1 y f2 se muestran en el circuito de la siguiente figura. En la parte inferior de la figura se muestran las posibles respuestas, seleccione la correcta. a A b B c C d D 14 Si tenemos dos entradas, A y B, en una puerta NAND, ¿Cuál será la salida si el valor en las dos entradas es 0 (cero)? a 1 b Indefinido c Cualquier salida 1 o 0 d Cero 15 . Si en una puerta NOR introducimos un 0 y un 1, el valor que tendremos a la salida será a 1 b Cero c Indefinido d Cualquier salida 1 o 0 16 Si en la entrada de una compuerta NOT tenemos un 1 lógico, al negar nuevamente la compuerta se obtiene a la salida un nivel a Cualquier valor diferente de 1 o 0. b Cualquier salida 1 o 0. c Cero d 1
