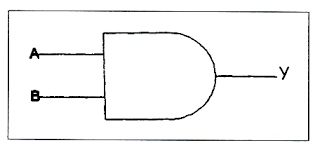

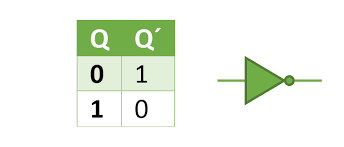

Compuertas lógicasVersión en línea Lección de física por Luis Córdova 1 ¿Cuántas reglas del Álgebra de boole hay? a 12 b 1 c 2 d 10 2 ¿Cuántas entradas tiene la compuerta OR? a Dos entradas y tres salidas b Dos o más entrada y una salida c Cuatro o seis entradas y tres salidas d Cuatro o seis entradas y tres salidas 3 Identifique cuál es un inversor a 1 b 2 c 3 d 4 4 Cuál es la expresión algebraica de la compuerta OR a X=A•B b X=B•C c X=C•B d C=B•A 5 Nombre tres compuerta de cualquier tipo a AND,OR,NOT b NOR,NOT,J c J,B,C d H2O 6 Qué otro nombre se le conoce a la compuerta inversor a NOT b NAND c NOR d NUT 7 La imagen representa un circuito a Circuito lógico b Circuito paralelo c Circuito mixto d Circuito estático 8 Cuál es la regla de la propiedad conmutativa de la suma a A+B=B+A b A=B c A+C=C+D d D+A=A+D 9 Símbolos que representrepresenta la magnitud lógica 10 Símbolos que representa la magnitud lógica a 0-1 b 0-3 c 0-4 d 1-0 11 Qué son las compuertas lógicas a Las compuertas lógicas son circuitos eléctricos diseñados para obtener resultados Booleanos b Las compuertas lógicas sirven para crear madera c Las compuertas lógicas son Circuitos mixtos d Las compuertas lógicas son circuitos paralelos 12 En qué año es original la compuerta lógica a 1984 b 1492 c 1854 d 2000 13 Quién fue el creador de los Circuito lógico a George Boole b Isaac Newton c Aristóteles d Sócrates 14 En las operaciones booleanas en la AND se multiplica o se divide o se suma a Multiplica b Suma c Resta d Divide 15 Operaciones booleanas de la compuerta Or se suma o se multiplica o se divide a Suma b Resta c Multiplica d Divide 16 Cómo se conoce a esta compuerta lógica a NOT b AND c OR d ADN 17 Con qué otro nombre se conoce la compuerta inversor a NOT b NUT c ADN d DNA 18 Cómo se representa la variable de un inversor a A’ b A’’’ c A d B”” 19 Marque una de las propiedades del álgebra de Boole a Conmutativa b Asociativa c Distributiva d División 20 Realizar la tabla de verdad y hacer el número de filas debemos multiplicar el número de entradas que hay verdadero falso a Verdadero b Verdadero c Falso d Falso 21 como identificar un circuito lógico a A partir de sus compuertas lógicas b A partir de si resistencias c A partir de 5 resistencia sabemos que es un circuito lógico d a partir de las entradas de las compuertas lógicas Explicación 1 Responder la pregunta 2 Responda la pregunta 3 Responder la pregunta 4 Responda la pregunta 5 Responda la pregunta 6 Responda la pregunta 7 Responda la pregunta 8 Responda la pregunta 10 Responda la pregunta 11 Responda la pregunta 12 Responda la pregunta 13 Responda la pregunta 14 Responda la pregunta 15 Responda la pregunta 16 Responda la pregunta 17 Responda la pregunta 18 Responde la pregunta 19 Responda la pregunta 21 responda la pregunta
