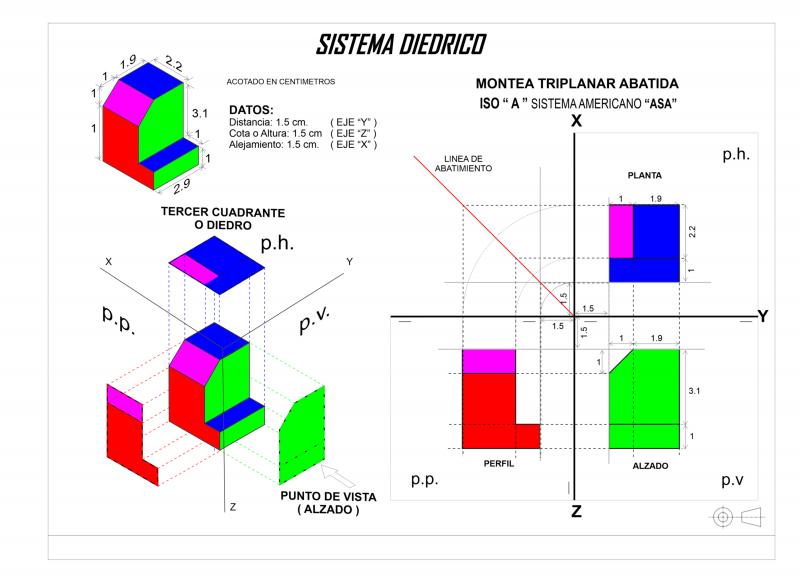

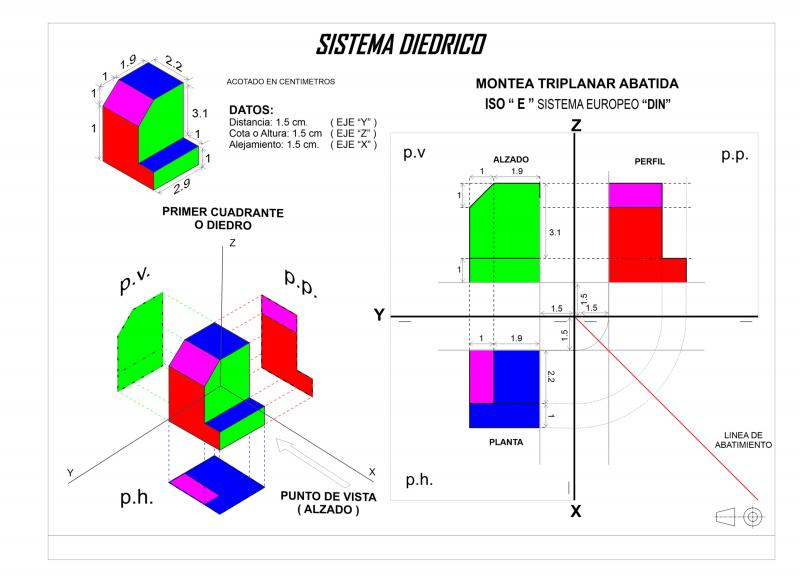

PREPA 601 DIBUJO IIVersión en línea SISTEMA DIEDRICO MONTEA TRIPLANAR ISO-A MODALIDAD AMERICANA "ASA" ISO-E MODALIDAD EUROPEA "DIN" por Ivan Huerta Hern�ndez 1 INDICACIONES DE ACUERDO A LO QUE SE VIO EN CLASE ZOOM ESTA MAÑANA, REALIZA LOS SIGUIENTES EJERCICIOS A ESCALA 1:1Tendrás que elaborarlos a la escala indicada; Cuidando la precisión de tus trazos, calidad y valor de línea, además de los rasgos a calificar que se mencionan en rubrica de evaluación.DEBERÁS DEJAR CONSTANCIA DE LINEAS DE CONSTRUCCIÓN (LINEAS O RAYOS PROYECTANTES) Y DEBERÁS PONER LAS ACOTACIONES (MEDIDAS) COMO SE INDICA EN LOS EJERCICIOSNOTA: PUEDES PINTAR LAS CARAS DE DIFERENTES COLORES COMO SE INDICA EN LAS LAMINAS PARA FACILITAR SU COMPRENSIÓN O SI GUSTAS PUEDES DEJAR SOLO LOS TRAZOS. 2 LAMINA 1 3 LAMINA II 4 INDICACIONES RECUERDA:NOTA: Para revisión y evaluación de esta actividad, deberás tomarle una foto a tu Lámina COMPLETA, donde se vea el cuadro de datos completo y de manera clara TU NOMBRE, TODO CON TINTA AZUL y enviarla al correo colmexprepa.ivan@gmail.com el día JUEVES 28 de Mayo al terminar el horario habitual de clase a más tardar a la 1:00 p.m. recuerda que se entregaran las láminas de manera física al regreso a clases con su ficha de evaluación pegada para su correspondiente evaluación.LAMINA QUE NO CUMPLA CON LOS PARÁMETROS DE EVALUACIÓN QUE SE INDICAN, NO SE TOMARÁ EN CUENTA. 5 NOTA PRÓXIMA CLASE EN PLATAFORMA ZOOM:JUEVES 28 DE MAYO 8:50ID: 5701795165CONTRA SEÑA: 2pTVsM 6 NOTA LES HAGO LLEGAR LAS IMAGENES APARTE POR SI NO ALCANZAN A VER BIEN ALGUN DATO
