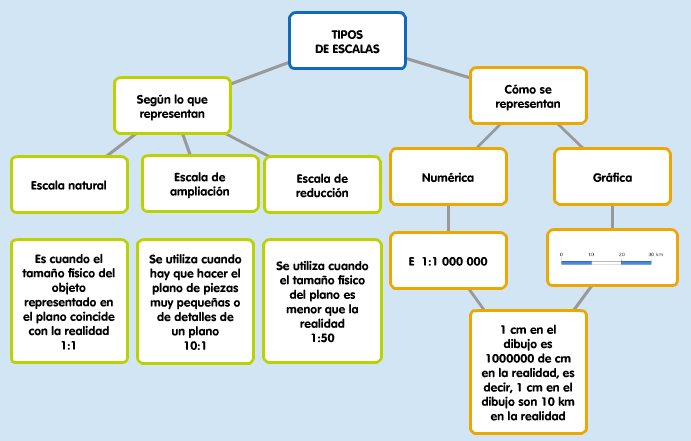

Existen tres tipos de
escalas llamadas:
Escala
natural: Es cuando el tamaño físico del objeto representado
en el plano coincide con la realidad. Existen varios formatos normalizados de
planos para procurar que la mayoría de piezas que se mecanizan, estén dibujadas
a escala natural, o sea, escala 1:1
Escala
de reducción: Se utiliza cuando el tamaño físico del
plano es menor que la realidad. Esta escala se utiliza mucho para representar piezas
pequeñas (E.1:2 o E.1:5), planos de viviendas (E:1:50), o mapas físicos de
territorios donde la reducción es mucho mayor y pueden ser escalas del orden de
E.1:50.000 o E.1:100.000. Para conocer el valor real de una dimensión hay que
multiplicar la medida del plano por el valor del denominador P.
Escala
de ampliación: El plano de piezas muy pequeñas o de
detalles de un plano se utilizan la escala de ampliación. En este caso el valor
del numerador es más alto que el valor del denominador o sea que se deberá
dividir por el numerador para conocer el valor real de la pieza. Ejemplos de
escalas de ampliación son: E.2:1 o E.10:1
Según la norma UNE EN ISO
5455:1996. "Dibujos técnicos. Escalas" se recomienda utilizar las
siguientes escalas normalizadas:
Escala
natural: 1:1
Escalas
de reducción: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100,
1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:20000
Escalas
de ampliación: 100:1, 50:1, 20:1, 10:1, 5:1, 2:1
