Vak kennis thema 1 (DBELCB1)Versión en línea

Elektrotechniek

por S. Lijesen
1

Draden

Draden


In dit thema bespreken we een drietal draden. Als eerste hebben we de fasedraad, ook wel de fase genoemd. Deze wordt in tekeningen aangegeven met de afkorting L1, de draad is bruin van kleur en wordt ook wel de toevoerleiding genoemd.

Vervolgens hebben we de nuldraad, ook wel de nul genoemd. Deze wordt in tekeningen aangegeven met de afkorting N, de draad is blauw van kleur en wordt ook wel de afvoerleiding genoemd.

Als laatste hebben we de schakeldraad deze is zwart van kleur.

2

Schakelingen

Schakelingen


Op de volgende dia's gaan we de volgende schakelingen bespreken:

  • Enkelpolige schakeling
  • Dubbelpolige schakeling
  • Serieschakeling
  • Wisselschakeling
  • Spaarschakeling (vereenvoudigde wisselschakeling)
  • Kruisschakeling
  • Slaapkamerschakeling
  • Kelderschakeling
3

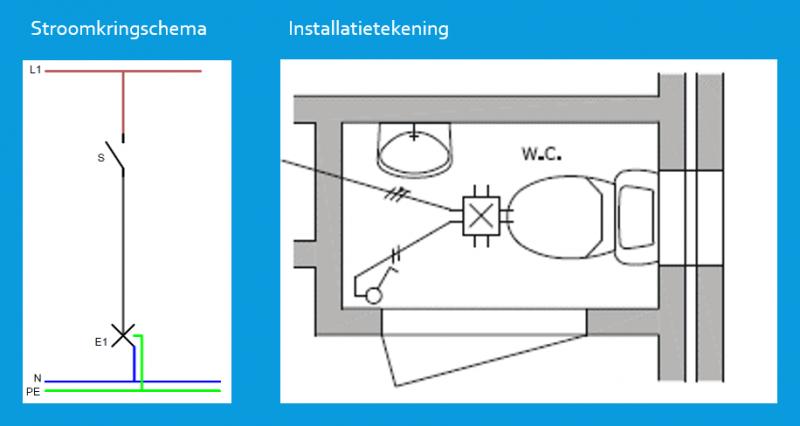

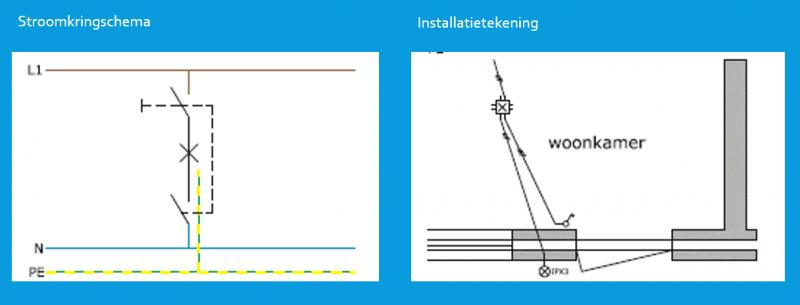

Enkelpolige schakeling

4

Dubbelpolige schakeling

5

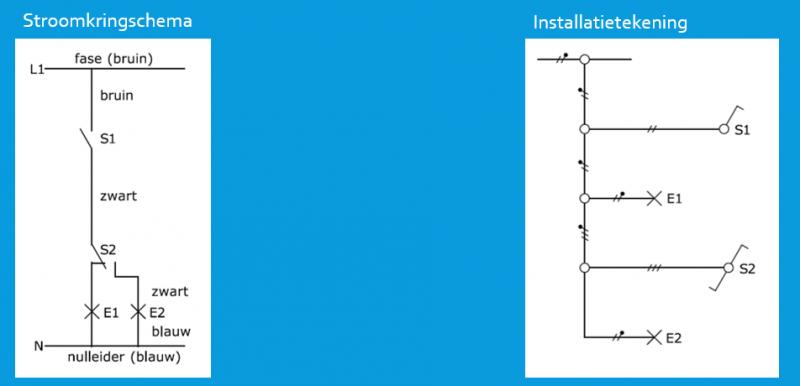

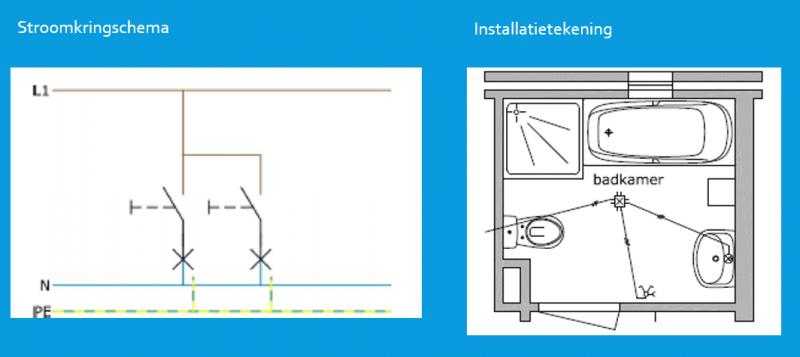

Serieschakeling

6

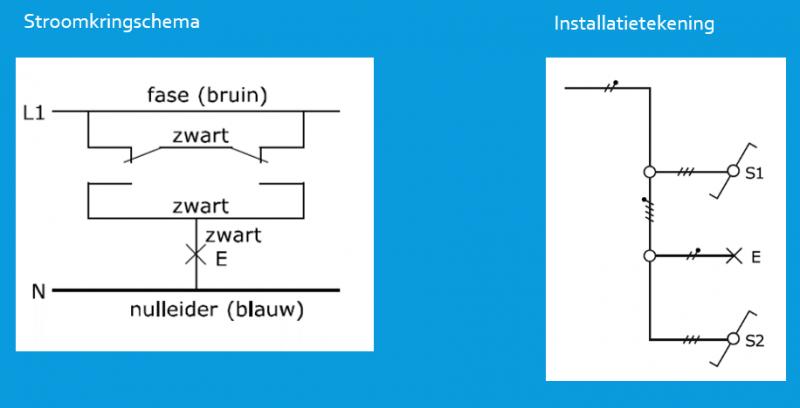

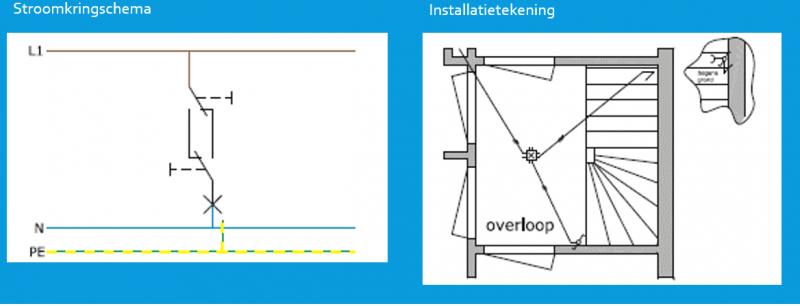

Wisselschakeling

7

Spaarschakeling (vereenvoudigde wisselschakeling

8

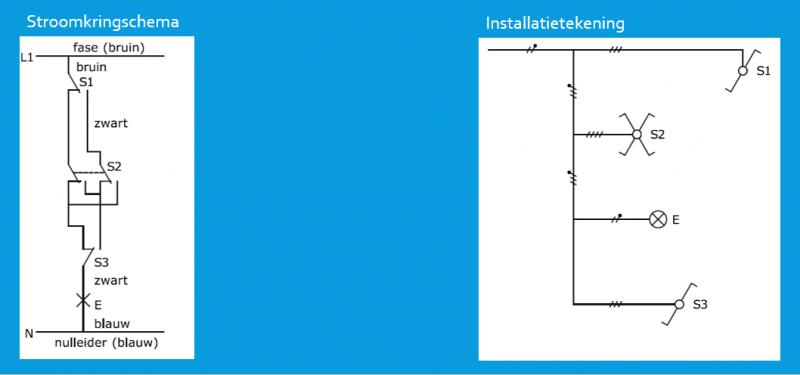

Kruisschakeling

9

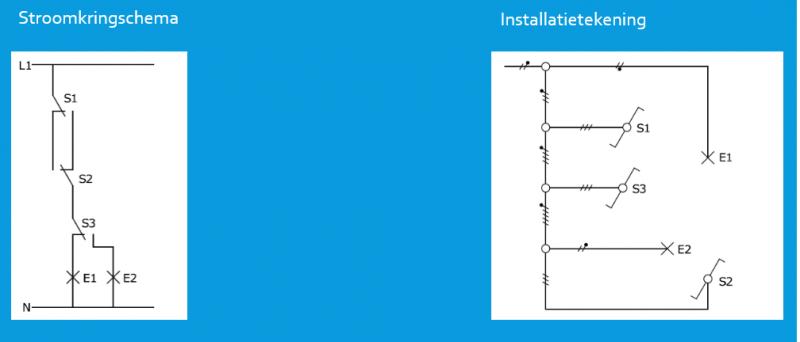

Slaapkamerschakeling

10

Kelderschakeling

11

Bevestigingsmateriaal

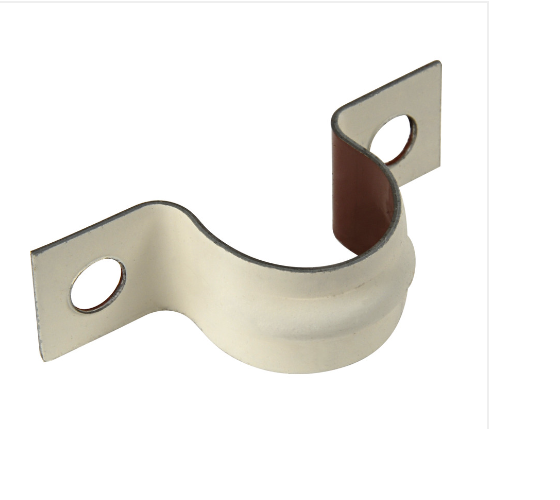

Zadels

Zadels zijn er in de volgende uitvoeringen:

  • kunststof
  • gelakt staal
  • gemenied staal
  • verzinkt ijzer

Zadels zijn verkrijgbaar in de diameters: 16 tot 50 mm

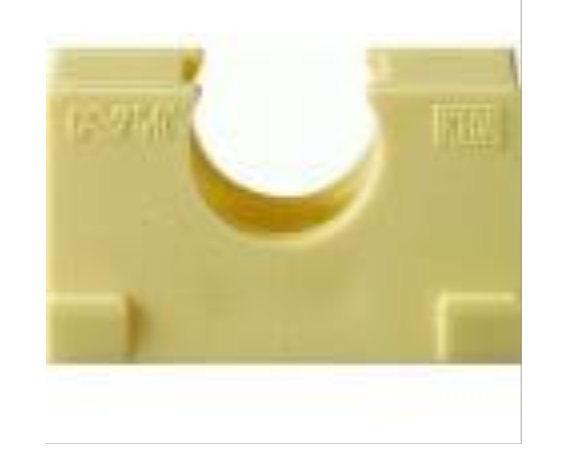

Bij gebruik van muurblokjes kun je buizen verhogen van de muur.

12

Bevestigingsmateriaal

Kabelzadels

Kabelzadels zijn in de volgende uitvoering verkrijgbaar:

  • kunststof
  • nylon

Kabelzadels zijn in de volgende diameters verkrijgbaar: 6 tot 43 mm

13

Bevestigingsmateriaal

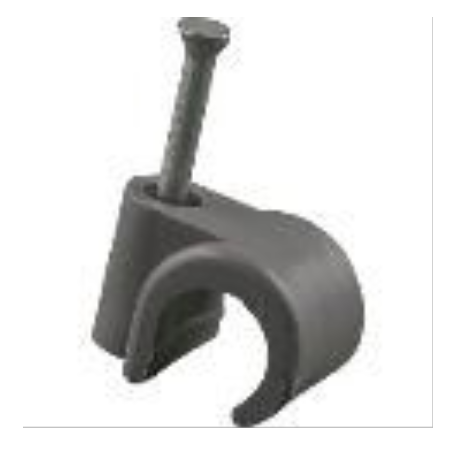

Kabelbeugels (spijkerclips)

Kabelbeugels, ook wel spijkerclips genoemd zijn verkrijgbaar in de volgende diameters: 3 tot 19 mm.

14

Bevestigingsmateriaal

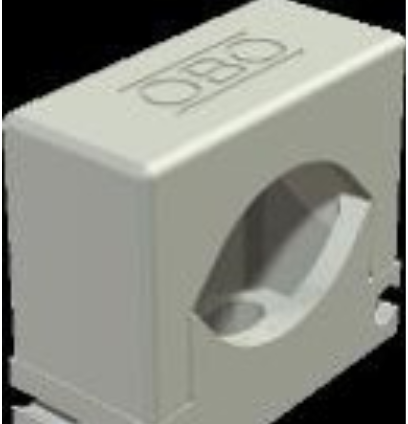

Buisklemmen

Buisklemmen zijn verkrijgbaar in de volgende uitvoering:

  • buisspantklem
  • buisklem met vaste plug
  • buisklem met expansieplug
  • buisklem met betonplug.

15

Bevestigingsmateriaal

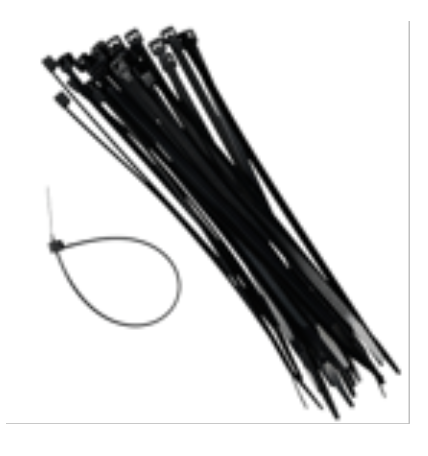

Kabelbundelband (tyrap)

Een kabelbundelband is een hulpmiddel om kabels vast te zetten aan kabelbanen of kabelladders.

16

VD-installatiedraad (Vinyl draad)

VD-installatiedraad (vinyl draad)



  • Gemaakt van blank elektrolytisch koper.

  • Uitvoering in massief of samengeslagen.

- Diameter massief: 1.5, 4, 6, 10 mm²

- Diameter samengeslagen: 6, 10, 16, 25, 35, 50, oplopend tot 400 mm²

  • Isolatie van PVC (PolyVinylChloride)

  • Je werkt vanuit de doos zodat de draad niet in de war raakt.

  • VD-installatiedraad mag je niet onder de 5° C en niet boven de 70° C verwerken.

17

Aanduidingen

Aanduidingen


Op een doos elektriciteitsdraad staan verschillende aanduidingen. De volgende kun je tegen komen:

  • NEN (Nederlandse Norm)  VD 450/750

  • CENELEC (Europese Harmonisatie)  7 V-U (massief), H07V-R (samengeslagen)

  • IEC (Wereld Standaard)  227IEC01
