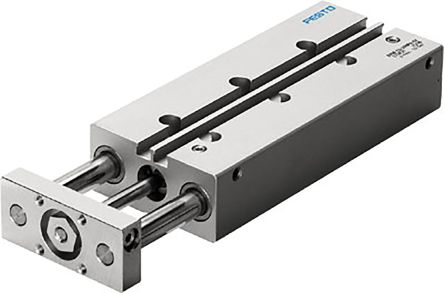

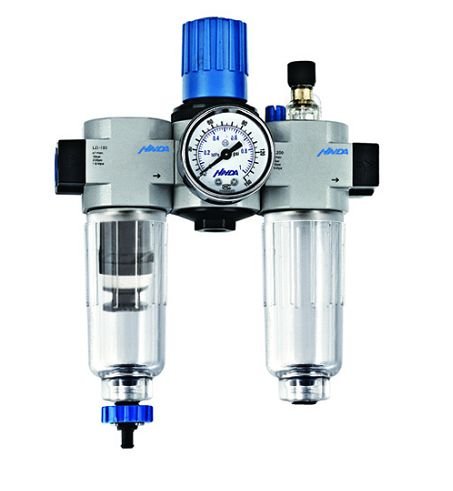

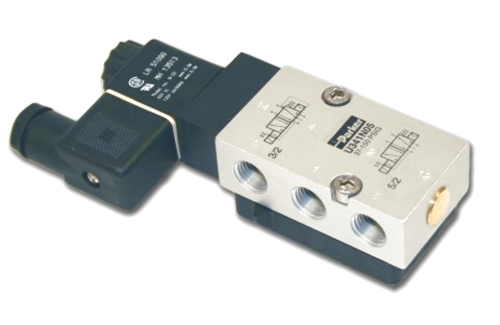

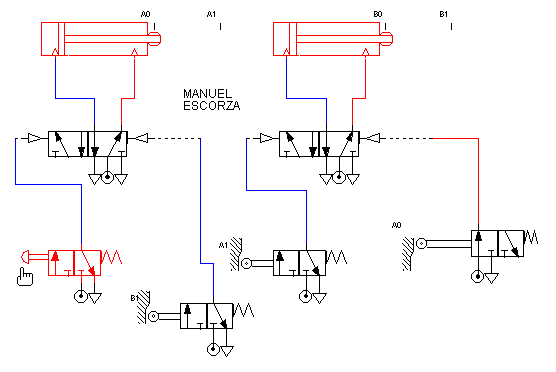

Neumática Versión en línea calculo de presiones y fuerzas en cilindros neumáticos, identificación de válvulas neumáticas y secuencias por Pedro Jose Flamarique Guillen 1 Un circuito de aire comprimido se llama... a Neumático b Hidráulico c Eléctrico d Electronico 2 Un circuito por el que circula aceite se llama... a Hidráulico b Neumático c eléctrico d Electrónico 3 La fuerza teórica ejercida por un cilindro sin vástago, de arrastre magnético, cuando se desplaza de izquierda a derecha y viceversa, si el diámetro del pistón es de 100mm y la presión de trabajo de 6,5 bar. a 4589N b 3200N c 5105N d 510N 4 La fuerza teórica ejercida por un cilindro de doble vástago y doble pistón, cuando sale y cuando entra, si el diámetro del pistón es de 32mm, el diámetro del vástago de 16 mm y la presión de trabajo de 6 bar. a F. salida =650N F. entrada = 250N b F. salida =750N F. entrada = 550N c F. salida =65N F. entrada = 50N d F. salida =965N F. entrada = 724N 5 La presión teórica ejercida por un multiplicador de presión si: En la parte neumática tenemos un diámetro de pistón de 300 mm y la presión de trabajo es de 6bar. En la parte hidráulica el diámetro del pistón es de 60 mm. a Presión = 150 bar b Presión = 150 N c Presión = 150 PSI d Presión = 15 bar 6 ¿ Que tipo de válvula es? Respuesta escrita 7 ¿ De que elementos se componen esta unidad neumática? Respuesta escrita 8 ¿ Qué tipo de cilindro se ve en la imagen? Respuesta escrita 9 ¿ Qué secuencia esta representada en el diagrama espacio fase? Respuesta escrita 10 ¿Qué secuencia neumática esta representada en el vídeo? Respuesta escrita
