Tolerancias, rugosidad y medición.Versión en línea La calidad de los productos elaborados por procesos de mecanizado, depende de las tolerancias que se dejen entre componentes y sus acabados superficiales, por lo tanto es necesario que los estudiantes conozcan la aplicación de cada una de ellas y con qué instrumentos se realizan las mediciones. por RODRIGO BAUTISTA MONTANA 1 De las siguientes opciones seleccione las que correspondan a tolerancias de forma Escoge una o varias respuestas a Paralelismo b Cilindridad c Simetria d Redondez 2 La tolerancia de redondez con 0.1mm es a La circunferencia de cualquier sección ortogonal debe estar contenida entre dos círculos concéntricos coplanares separados 0,1. b La superficie controlada debe estar comprendida entre dos cilindros coaxiales cuyos radios difieren 0,1. c La superficie deberá ser interior al espacio comprendido entre dos planos paralelos separados 0,1. d La superficie deberá ser interior al espacio comprendido entre dos planos perpendiculares separados 0,1. 3 De las siguientes opciones seleccione las que corresponden a tolerancias de orientación Escoge una o varias respuestas a Rectitud b Inclinación c Planicidad d Paralelismo 4 En las calidades de acabados superficiales la dirección de las estrías puede ser. Escoge una o varias respuestas a Paralela b Multidireccional. c Perpendicular. d Cruzada en dos direcciones. 5 Que es la metrología a Un método para medir. b Una ciencia que compara objetos y medidas. c Una ciencia que estudia las unidades de medida d Una ciencia para hacer verificaciones de medidas 6 De las siguientes opciones un patrón de medida para longitud es:. a Barra patrón b Constante fÍsica c El metro d Longitud de onda de la luz 7 Escriba el nombre del instrumento que se muestra en la imagen. Respuesta escrita 8 Escriba el nombre del instrumento que se muestra en la imagen. Respuesta escrita 9 ¿La mejor legibilidad que puede lograrse con un calibrador vernier es? a 0.001 de mm b 0.01 de mm c 0.001 de pulgada d 1/128 de pulgada 10 Escriba el nombre de las partes del calibrador pie de rey de la imagen que se utilizan para hacer lectura de interiores, alturas y exteriores. Respuesta escrita 11 4. Para evitar el error de paralaje al leer la escala de un calibrador vernier, la lectura debe a Hacerse cuidadosamente b Hacerse directamente desde el frente c Tener buena agudeza visual. d Usar una lente de aumento 12 Escriba el nombre de la tolerancia que se esta realizando en la imagen. Respuesta escrita 13 ¿Cual de los siguientes términos no hace parte de la notación alfanumérica ISO para tolerancias?. a Dimensión nominal b Intervalo de la tolerancia. c Posición de la tolerancia. d Magnitud de la tolerancia. 14 Escriba el nombre del instrumento que se muestra en la imagen. Respuesta escrita 15 ¿Que instrumento se muestra en la imagen? Respuesta escrita Explicación 1 a. Paralelismo 2 La tolerancia de redondez se toma sobre la sección, contenida en dos circulos concentricos 3 Las tolerancias de orientación, son aquellas que indican una dirección de una superficie con respecto a otra. 4 Las estrias generadas por los diferentes procesos de mecanizado, dependen de las máquinas y herramientas utilizadas, por lo tanto estas huellas con paralelas, perpendiculares, multidireccionales o cruzadas. 5 Es la ciencia que se ocupa del estudio de las unidades de medida, de la técnica de las mediciones y sus verificaciones 6 Es la representación física o materialización de la unidad de medida, debe ser lo menos variable posible. 7 El torquimetro se utiliza para controlar la fuerza de apriete en tuercas, tornillos y espáragos. 8 El calibrador de espesores, se emplea en el montaje de maquinas y elementos móviles para verificar tolerancias entre componentes. 9 La mejor legibilidad en la lectura del vernier as 1/128', si se requiere mayor exactitud se debe utilizar un micrómetro. 10 El calibrador pie de rey tiene para tomar medidas exteriores dos mandibulas una fija y otra móvil, dos puntas para tomar medidas interiores y una reglilla para medidas de profundidad. 11 El error de paralaje se genera cuando el observador no hace la lectura directamente desde el frente. 12 Las superficies reales de la pieza acabada pueden diferir de la forma geométrica propuesta, a condición de que se hallen dentro de las tolerancias de dimensiones, para este caso en particular la tolerancia es oscilación radial o axial. 13 La notación alfanumérica tiene tres elementos fundamentales que corresponden a la dimensión nominal, posición de la tolerancia y magnitud de la tolerancia. 14 El micrómetro para alturas es un instrumento que permite tomar mediciones de piezas escalonadas con buena presición. 15 Los micrómetros para interiores son versátiles a la hora de tomar medidas precisas ya que permiten lecturas con grado de precisión de 0.01mm y su lectura se realiza de izquierda a derecha.

Tolerancias, rugosidad y medición.Versión en línea

La calidad de los productos elaborados por procesos de mecanizado, depende de las tolerancias que se dejen entre componentes y sus acabados superficiales, por lo tanto es necesario que los estudiantes conozcan la aplicación de cada una de ellas y con qué instrumentos se realizan las mediciones.

por RODRIGO BAUTISTA MONTANA

De las siguientes opciones seleccione las que correspondan a tolerancias de forma

Escoge una o varias respuestas

Paralelismo

Cilindridad

Simetria

Redondez

La tolerancia de redondez con 0.1mm es

La circunferencia de cualquier sección ortogonal debe estar contenida entre dos círculos concéntricos coplanares separados 0,1.

La superficie controlada debe estar comprendida entre dos cilindros coaxiales cuyos radios difieren 0,1.

La superficie deberá ser interior al espacio comprendido entre dos planos paralelos separados 0,1.

La superficie deberá ser interior al espacio comprendido entre dos planos perpendiculares separados 0,1.

De las siguientes opciones seleccione las que corresponden a tolerancias de orientación

Escoge una o varias respuestas

Rectitud

Inclinación

Planicidad

Paralelismo

En las calidades de acabados superficiales la dirección de las estrías puede ser.

Escoge una o varias respuestas

Paralela

Multidireccional.

Perpendicular.

Cruzada en dos direcciones.

Que es la metrología

Un método para medir.

Una ciencia que compara objetos y medidas.

Una ciencia que estudia las unidades de medida

Una ciencia para hacer verificaciones de medidas

De las siguientes opciones un patrón de medida para longitud es:.

Barra patrón

Constante fÍsica

El metro

Longitud de onda de la luz

Escriba el nombre del instrumento que se muestra en la imagen.

Respuesta escrita

Escriba el nombre del instrumento que se muestra en la imagen.

Respuesta escrita

¿La mejor legibilidad que puede lograrse con un calibrador vernier es?

0.001 de mm

0.01 de mm

0.001 de pulgada

1/128 de pulgada

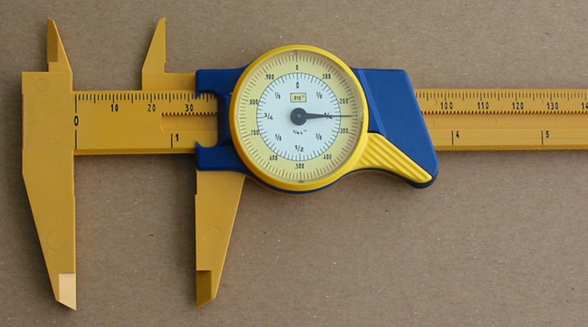

Escriba el nombre de las partes del calibrador pie de rey de la imagen que se utilizan para hacer lectura de interiores, alturas y exteriores.

Respuesta escrita

4. Para evitar el error de paralaje al leer la escala de un calibrador vernier, la lectura debe

Hacerse cuidadosamente

Hacerse directamente desde el frente

Tener buena agudeza visual.

Usar una lente de aumento

Escriba el nombre de la tolerancia que se esta realizando en la imagen.

Respuesta escrita

¿Cual de los siguientes términos no hace parte de la notación alfanumérica ISO para tolerancias?.

Dimensión nominal

Intervalo de la tolerancia.

Posición de la tolerancia.

Magnitud de la tolerancia.

Escriba el nombre del instrumento que se muestra en la imagen.

Respuesta escrita

¿Que instrumento se muestra en la imagen?

Respuesta escrita

Explicación

a. Paralelismo

La tolerancia de redondez se toma sobre la sección, contenida en dos circulos concentricos

Las tolerancias de orientación, son aquellas que indican una dirección de una superficie con respecto a otra.

Las estrias generadas por los diferentes procesos de mecanizado, dependen de las máquinas y herramientas utilizadas, por lo tanto estas huellas con paralelas, perpendiculares, multidireccionales o cruzadas.

Es la ciencia que se ocupa del estudio de las unidades de medida, de la técnica de las mediciones y sus verificaciones

Es la representación física o materialización de la unidad de medida, debe ser lo menos variable posible.

El torquimetro se utiliza para controlar la fuerza de apriete en tuercas, tornillos y espáragos.

El calibrador de espesores, se emplea en el montaje de maquinas y elementos móviles para verificar tolerancias entre componentes.

La mejor legibilidad en la lectura del vernier as 1/128', si se requiere mayor exactitud se debe utilizar un micrómetro.

El calibrador pie de rey tiene para tomar medidas exteriores dos mandibulas una fija y otra móvil, dos puntas para tomar medidas interiores y una reglilla para medidas de profundidad.

El error de paralaje se genera cuando el observador no hace la lectura directamente desde el frente.

Las superficies reales de la pieza acabada pueden diferir de la forma geométrica propuesta, a condición de que se hallen dentro de las tolerancias de dimensiones, para este caso en particular la tolerancia es oscilación radial o axial.

La notación alfanumérica tiene tres elementos fundamentales que corresponden a la dimensión nominal, posición de la tolerancia y magnitud de la tolerancia.

El micrómetro para alturas es un instrumento que permite tomar mediciones de piezas escalonadas con buena presición.

Los micrómetros para interiores son versátiles a la hora de tomar medidas precisas ya que permiten lecturas con grado de precisión de 0.01mm y su lectura se realiza de izquierda a derecha.
