Prueba P1 2023 QuizVersión en línea

Demuestra tu conocimiento sobre la Prueba P1 2023 con este divertido quiz.

por pablo sampedro

. Señala la respuesta falsa. La calibración de un instrumento o equipo de medida …

se realiza periódicamente de acuerdo al plan de calibración establecido

permite conocer y calcular su incertidumbre

asegura la trazabilidad de las medidas realizadas con dicho instrumento o equipo.

emplea patrones de incertidumbre nula

La tolerancia dimensional de una cota se define como…

la medida máxima admisible en la dimensión de una cota.

distancia entre la mínima medida admisible y la medida nominal

el intervalo simétrico respecto al valor nominal, en el que se puede variar la dimensión de una cota

intervalo en el que debe estar la dimensión de la pieza, sin afectar a su intercambiabilidad.

¿Cuál de los siguientes instrumentos, vistos en la práctica, tiene un sistema de medida micrométrico?

Goniómetro

Sonda de profundidad

Alesómetro

Pie de rey

La división de escala de un instrumento o equipo de medida se define como …

conjunto ordenado de signos que representan la magnitud medida.

intervalo entre dos valores consecutivos de su escala.

valor mínimo de su campo de medida.

la precisión del aparato.

Para los patrones de medida, señala la respuesta FALSA:

Se fabrican con los siguientes materiales: aceros especiales, cerámicos y plásticos

Permiten materializar y reproducir las unidades de medida o los múltiplos o submúltiplos de las mismas

Sirven para calibrar instrumentos y para realizar medidas por comparación.

Presentan longitudes con incertidumbres muy estrechas y buen acabado superficial.

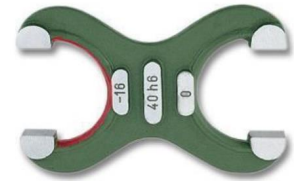

¿Para qué sirve el útil de la figura?

es un calibre pasa - no pasa, para verificar que un agujero Ф40h6 cumple con la tolerancia establecida

es un calibre pasa - no pasa, para verificar que un eje Ф40h6 cumple con la tolerancia establecida.

es un calibre para medir ejes de diámetro comprendido entre [39.984, 40] mm

es un calibre para medir un diámetro Ф40h6

El acabado superficial de una pieza ...

no depende del proceso de fabricación

es el conjunto de irregularidades en la superficie y se puede medir con un reloj comparador.

es el conjunto de irregularidades en la superficie y se puede medir con un rugosímetro.

es el acabado macrogeométrico de la superficie y se cuantifica con la longitud básica “Ra”

En los planos de una pieza realizados según norma ISO, el valor de las dimensiones representadas corresponde a una temperatura de 20º C. Esto implica que…

20º C es la referencia para realizar las correcciones necesarias sobre el resultado de las medidas realizadas.

la temperatura de la pieza durante su fabricación debe ser de 20º C.

la pieza debe rechazarse si la temperatura ambiente durante la medición es distinta de 20º C

la pieza tiene que estar a 20º C durante el proceso de medición

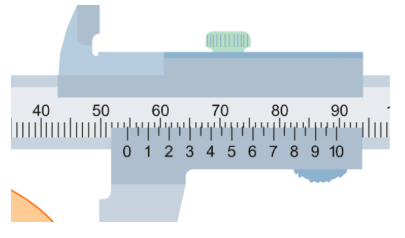

La lectura del instrumento de la figura es:

54.350 mm

51.50 mm

54.3 mm

54.70 mm

Al verificar la cota 30H8 de un plano (en tablas T=33 µm), la lectura del instrumento sobre la pieza indica una longitud de 30.033 mm, indica si se acepta o rechaza la pieza. Datos del instrumento de medida: I(1)= 0.005 mm , Corrección sistemática: - 0.002 mm

Sí se acepta la pieza pues 30.031 mm pertenece a intervalo de tolerancia

No se acepta la pieza

No se acepta la pieza pues 30.035 mm no pertenece a intervalo de tolerancias

No se acepta la pieza pues 30.033 mm no pertenece al intervalo [29.967, 30.000] mm

La cota 27H7 (T=21 µm), se puede verificar con... (3 ≤ 𝑇 2·𝐼 ≤ 10)

un calibre pasa-no pasa 27H6.

un comparador recto milesimal, con I(1) = 0.003, y patrón de diámetro 27 mm

un micrómetro de interiores de 3 contactos (25-50 mm), D = 0.001 mm, I(1) = 0.003 mm

un pie de rey (0-150 mm), D = 0.02 mm, I(1) = 0.03 mm

Si se realiza un taladrado en el torno:

La pieza gira y la broca también

Gira solamente la broca

Gira la pieza y la broca no

Se puede taladrar agujeros excéntricos

El mandrinado es una operación…

de torneado interior, donde el portaherramientas se coloca perpendicular al eje de giro de la pieza

de cilindrado exterior donde se utiliza la herramienta denominada mandrino

que se realiza con la pieza amarrada entre puntos

de torneado interior, donde la pieza debe tener un agujero previo en la zona a mecanizar

En el refrentado de una superficie en el torno, la herramienta…

se mueve según una dirección paralela al eje del torno.

no tiene movimiento de avance.

se desplaza siempre en el sentido en que aumenta el valor del diámetro mecanizado

describe una trayectoria en la dirección del radio de la pieza.

Las piezas macizas de torno cuya L/D>5 se sujetan:

Entre puntos y con el mandril de arrastre

Entre puntos y con el perro de arrastre

Al aire

Entre plato y punto
