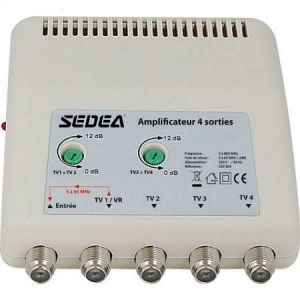

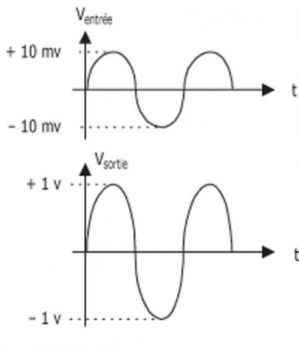

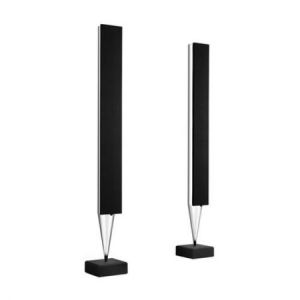

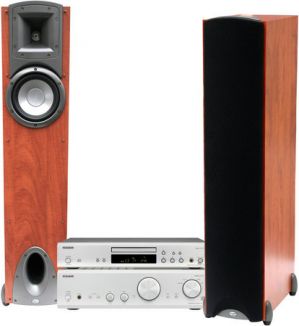

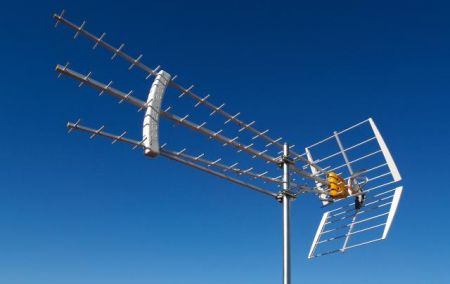

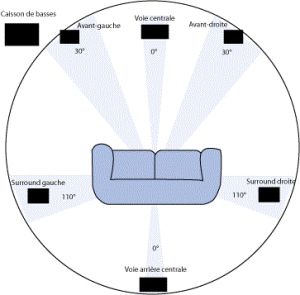

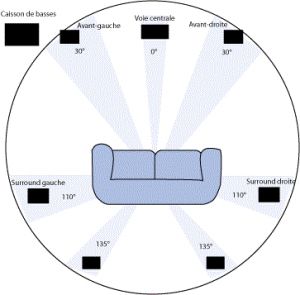

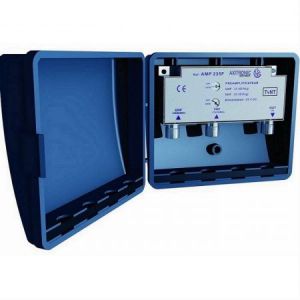

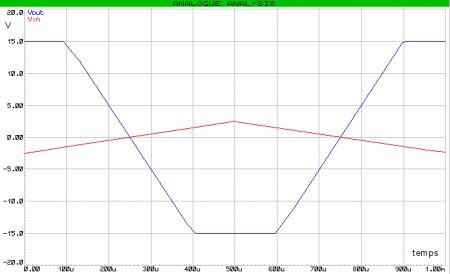

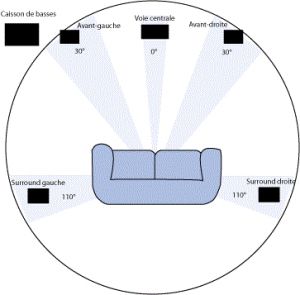

Les amplificateursVersión en línea Quizz sur les amplificateurs. IMPORTANT: A la fin de l'activité, après avoir vu la correction, demandez des explications à votre professeur si vous ne comprenez pas vos erreurs. por Edmond CARTA 1 Un amplificateur est alimenté en +12V et - 12V. Son coefficient d'amplication est de 10 et le signal d'entrée vaut 0,5V. Que vaut sa tension de sortie? Réponse écrite 2 Un amplificateur est alimenté en +9V et - 9V. Son coefficient d'amplication est de 10.Le signal d'entrée vaut 1V. Que vaut sa tension de sortie? a +10V b +8,5V c -10V 3 Le niveau de tension en entrée d'un préamplificateur d'antenne est de 70dBµV. Le gain du préamplificateur est de 10dB. Quel est le niveau de tension en sortie du préamplificateur? Réponse écrite 4 Quelle est la disposition des enceintes correspondant à un amplificateur "home-cinema" 5.1? a b c 5 Le signal d'entrée de l'amplificateur est égal à 1V, celui de sortie à 3V. L'amplificateur est alimenté en +12V et en -12V. Calculez le coefficient d'amplification de ce montage. Réponse écrite 6 Ces enceintes ont chacune une puissance efficace de 125W. Cochez les bonnes propositions. Choisissez une ou plusieurs réponses a On peut les connecter aux sorties d'un amplificateur de 2*50W R.M.S.. b On peut les connecter aux sorties d'un amplificateur de 2*100W R.M.S. c On peut les connecter aux sorties d'un amplificateur de 2*150W R.M.S. d On peut les connecter aux sorties d'un amplificateur de 2*200W R.M.S. 7 De quel type d'amplificateur s'agit-il? a C'est une amplificateur HiFi. b C'est un amplificateur Home-Cinema c C'est un amplificateur de sonorisation. d C'est un amplificateur d'autoradio e C'est un amplicateur d'antenne. 8 Où doit-on brancher les haut-parleurs (droite et gauche)? a Sur les fiches RCA (Rouge et blanche), b Sur le bornier vert, c Sur les borniers rouge et noir. 9 Comment s'alimente cet amplificateur? a Par une tension continue de 12V. b Par la tension délivrée par la prise secteur 10 Comment s'alimente cet amplificateur? a Par une tension continue de 12V. b Par une tension délivrée par la prise secteur. 11 De quel type d'amplificateur s'agit-il? a C'est une amplificateur HiFi. b C'est un amplificateur Home-Cinema c C'est un amplificateur de sonorisation. d C'est un amplificateur d'autoradio e C'est un amplicateur d'antenne. 12 De quel type d'amplificateur s'agit-il? a C'est une amplificateur HiFi. b C'est un amplificateur Home-Cinema c C'est un amplificateur de sonorisation. d C'est un amplificateur d'autoradio e C'est un amplicateur d'antenne. 13 De quel type d'amplificateur s'agit-il? a C'est une amplificateur HiFi. b C'est un amplificateur Home-Cinema c C'est un amplificateur de sonorisation. d C'est un amplificateur d'autoradio e C'est un amplicateur d'antenne. 14 De quel type d'amplificateur s'agit-il? a C'est une amplificateur HiFi. b C'est un amplificateur Home-Cinema c C'est un amplificateur de sonorisation. d C'est un amplificateur d'autoradio e C'est un amplicateur d'antenne. 15 Où doit-on brancher l'antenne? a Sur la fiche notée "entrée" (à gauche) b Sur une des fiches notées "TV ..." (à droite) 16 Comment s'alimente ce préamplificateur? a Par une tension continue de 12V. b Par une tension délivrée par la prise secteur. 17 Quel schéma correspond à des sorties "pontées ou bridgées"? a b 18 L'impédance de sortie de cet amplicateur est de 8 Ohms. Comment doit-on choisir les enceintes? a Il faut qu'elles aient chacune une impédance inférieure à 8 Ohms. b Il faut qu'elles aient chacune une impédance égale à 8 Ohms. c Il faut qu'elles aient chacune une impédance supérieure à 8 Ohms. 19 Un amplificateur audiofréquences peut avoir une bande passante comprise entre (cochez toutes les possibilités): Choisissez une ou plusieurs réponses a 20Hz et 20kHz b 20Hz et 50kHz c 100 et 3000Hz d 87,5MHz et 108MHz e 174MHz et 862MHz 20 La bande passante d'un amplificateur d'antenne de télévision doit être comprise entre: a 20Hz et 20kHz b 87,5MHz et 108MHz c 174MHz et 862MHZ 21 Pour un amplificateur "HiFi", comment doit-être la valeur du taux de distorsion? a proche de 0% b proche de 10% c La plus élevée possible. 22 Ce branchement est-il correct? a Oui, car on a relé la sortie de l'amplifcateur extérieur au haut-parleur de l'enceinte. b Non, car on a vient de relier la sortie de l'amplificateur à la sortie amplifiée de l'enceinte. 23 Quelle est la bande passante à -3dB de cet amplificateur? a 10Hz à 30kHz b 20Hz à 10kHz c 1Hz à 1MHz d On ne peut pas mesurer les fréquences de coupures car on ne peut pas placer -3dB. 24 On a relevé les signaux en entrée et en sortie d'un amplificateur. Le signal d'entrée est représenté en haut et celui de sortie en bas. a C'est un amplificateur "non inverseur". b C'est un amplificateur inverseur. c Ce n'est pas un amplificateur. 25 Lorsqu'on a un amplificateur inverseur: (Cochez toutes les bonnes réponses) Choisissez une ou plusieurs réponses a Le coefficient d'amplification est négatif. b Le coefficient d'amplification est positif. c Le gain est négatif. d Le gain est positif. 26 Où doit-on brancher les enceintes lorsque les sorties sont bridgées? a Une enceinte sur les bornes rouge et noire notées CHA ou CHB b Une enceinte sur les bornes rouge noire notées CHA et l'autre enceinte sur les bornes rouge et noire notées CHB. c Une enceinte sur les bornes rouges. d Une enceinte sur les bornes noires 27 On a relevé les signaux d'entrée et de sortie. Calculez le gain de cet amplificateur en décibel. Réponse écrite 28 On a relevé les signaux d'entrée et de sortie d'un amplificateur. Que peut-on dire? a L'amplificateur fonctionne correctement. b L'amplificateur est saturé car le signal de sortie est écrêté.
